适用范围

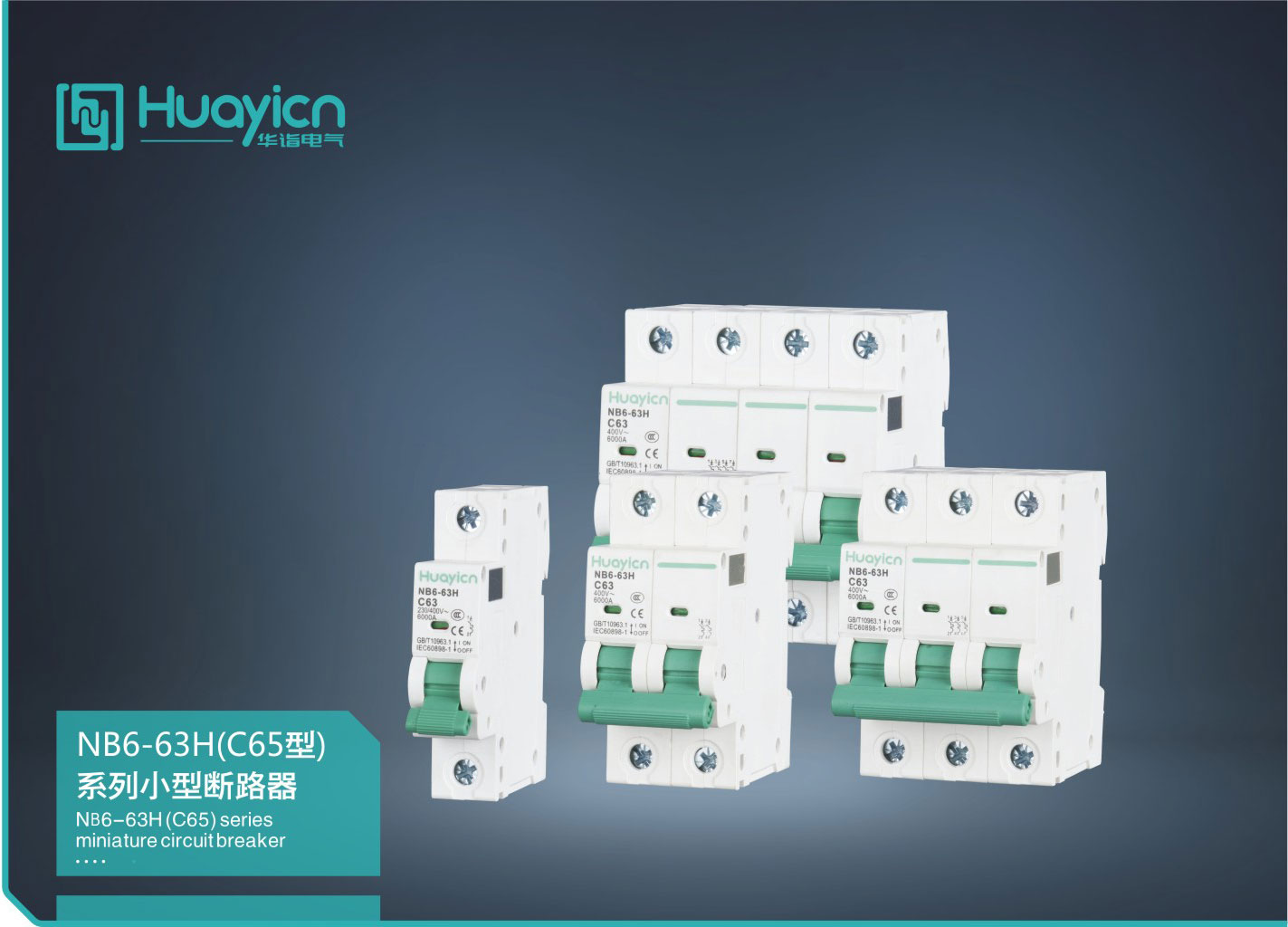

NB6-63H(C65型)系列小型断路器具有外型美观小巧、重量轻、性能优良可靠、分断能力高、脱扣迅速、导轨安装、壳体和部件采用高阻燃及耐冲击材料，使用寿命长等特点。主要用于交流50Hz或60Hz，单极230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路
结构特征
本断路器为嵌入式安装，可在安装轨上安装。断路器具有可见的触头闭合指示器，可用为线路的隔离之用。
正常工作条件
◆ 正常使用环境温度范围：-20℃-+55℃，用于-20℃-+55℃环境温度下的工作条件，在订货时须向本厂申明；环境温度高于52℃时。
◆ 空气相对湿度：≤95%
◆ 安装地点的海拔高度不超过2000m，高于2000m时需降容使用。
◆ 污染等级：2级
◆ 安装类别：断路器采用TH35-7.5标准导轨安装，一般应垂直安装，手柄向上为接通电流位置。安装处应无显著冲击和振动。
主要技术参数
主要技术参数 | 极数(P) | 额定频率(Hz) | 壳架等级额定电流(A) | 额定电流(A) | 额定短路分断能力(KA) |
| 1、2、3、4 | 100 | 240、415 | 10 | 50、60 | 6、10、16、20、25、32、40、50、63 |
过电流脱扣器特性
环境温度 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
允许持续工作电流 | 1In | 0.95In0.9In | 0.85In0.8In0.75In0.72In | ||||
注：以各种环境温度条件下，实现断路器进出线端温度达到110为基准。
壳架等级 | 额定电压(Ue) | 额定电流(In)(A) 额定短 运行短 | 极数 |
| 寿命(次) | 瞬时脱扣器型式和电流范围 | ||||
B、C、D型 | 路分端 路分断 能力Icn 能力Ics | 机械寿命 | 电寿命 | B型 | C型 | D型 | ||||
63 | 230、400 | 1,2,3,4,6,10 16,10,16,20，25,32,40,50,63 | 10000A | 75000A | 1P | 100000 | 12000 | 3-5In | 5-10In | 10-20In |
1P+N | ||||||||||
2P | ||||||||||
3P | ||||||||||
3P+N | ||||||||||
4P | ||||||||||
脱扣特性类型及应用范围
脱扣类型 | 脱扣特性 | 应用范围 |
B | 用于需要较快速度脱扣且短路电流不是很大的小型断路器 使用场合，允许通过的短时过载电流 3In，瞬时脱扣范围(3-5)In | 保护短路电流较小的负载，变压器二次线路的保护， 如：电源、长线缆 |
C | 适用于大部分的电气回路，它允许负载通过较高的短时过 载电流而小型断路器不动作，允许通过时的短时过载电流最大可达5In，瞬时脱扣范围（5-10）In | 一般电气回路的保护 |
D | 被推荐用于很高的短时过载电流 10In的开关设备，瞬时脱扣范围（10-20）In 保护起动电流大的冲击性负荷， 变压器一次线路保护,如电动机/变压器等 | 保护起动电流大的冲击性负荷，变压器一次线路保护，如：电动机、变压器等 |
外形及安装尺寸
