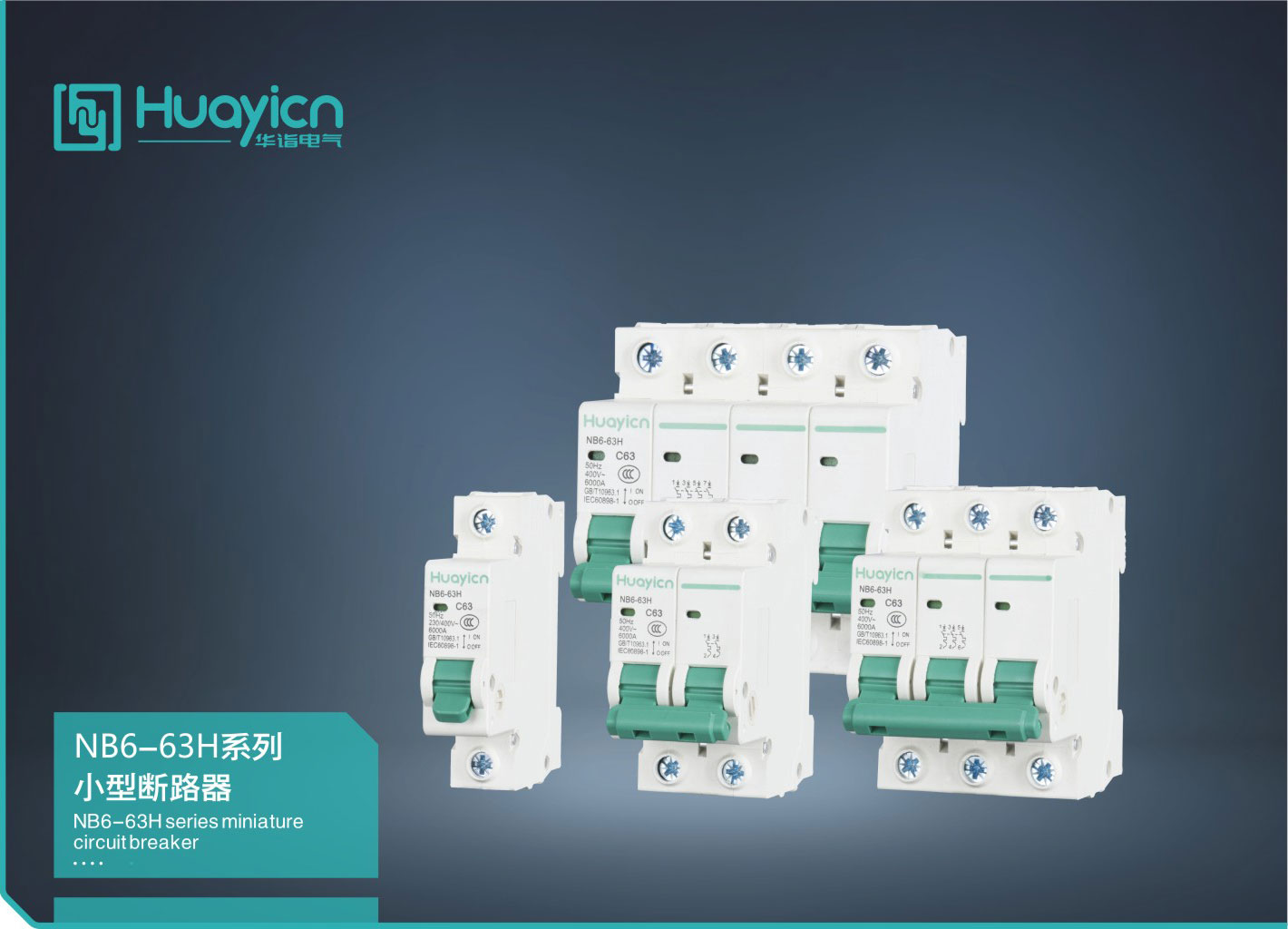

NB6-63H系列小型断路器



型号及含义




适用范围


NB6-63H系列小型断路器主要适用于交流50Hz/60Hz，额定工作电压为230V/400V及以下，额定电流至80A的电路中，该断路器主要用于现代建筑的电气线路及设备的过载、短路保护、亦适用于线路的不频繁操作与隔离。


结构特性


NB6-63H系列小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用了高阻燃高强度的特种塑料，抗冲击能力强，重量轻断路器操作机构的零件采用了高强度塑料制品，在确保灵敏、可靠的同时获得了最低的转动惯量，使从短路故障开始到脱扣机构动作的时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧系统则采用了特殊的导弧角和灭弧室，具有显著的限流特性。


断路器的基本参数


额定电流(A)

极数(P)

额定电压(V)

分断能力(A)

瞬时脱扣类型

瞬时保护电流范围

M

H

1、3、6、

1



230/400



Icn=

Icn=

B

3In 1 5In

10、16、20、

2

Ics=

Ics=

C

5In 1 10In

25、32、40、3

3000

6000

D

10In 1 50In

50、63、804



过电流脱扣器特性


脱扣器形式

脱扣器额定电流In(A)

起始状态

试验电流

规定时间

预期结果

备注

CD所有值
冷态1.13Int≥1h不脱扣

电流在5s内稳步地上升至规定值

B、C、D

所有值热态1.45Int＜1h

脱扣

B、C、D

≤32

冷态

2.25In

1s＜t＜20s

脱扣

＞32

B

所有值

冷态

3In

t≥0.1s

不脱扣

闭合辅助开关接通电流

C

5In

D

10In

B

所有值

冷态

3In

t＜0.1s

脱扣

闭合辅助开关接通电流

C

5In

D

10In

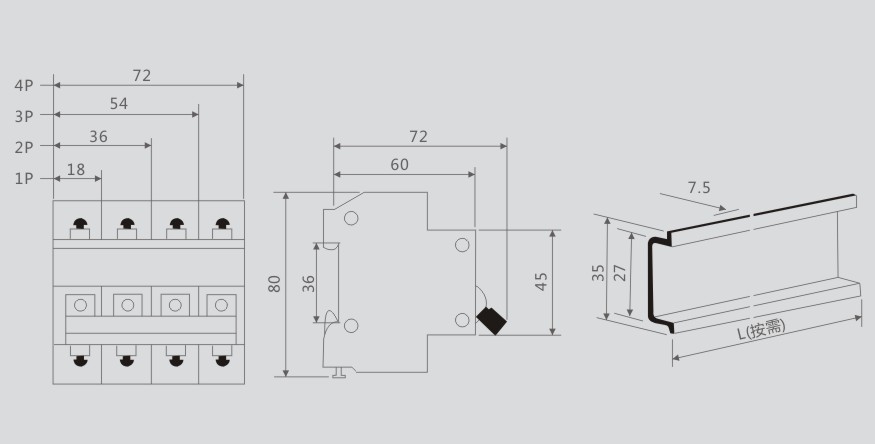

外形及安装尺寸
