不适用范围

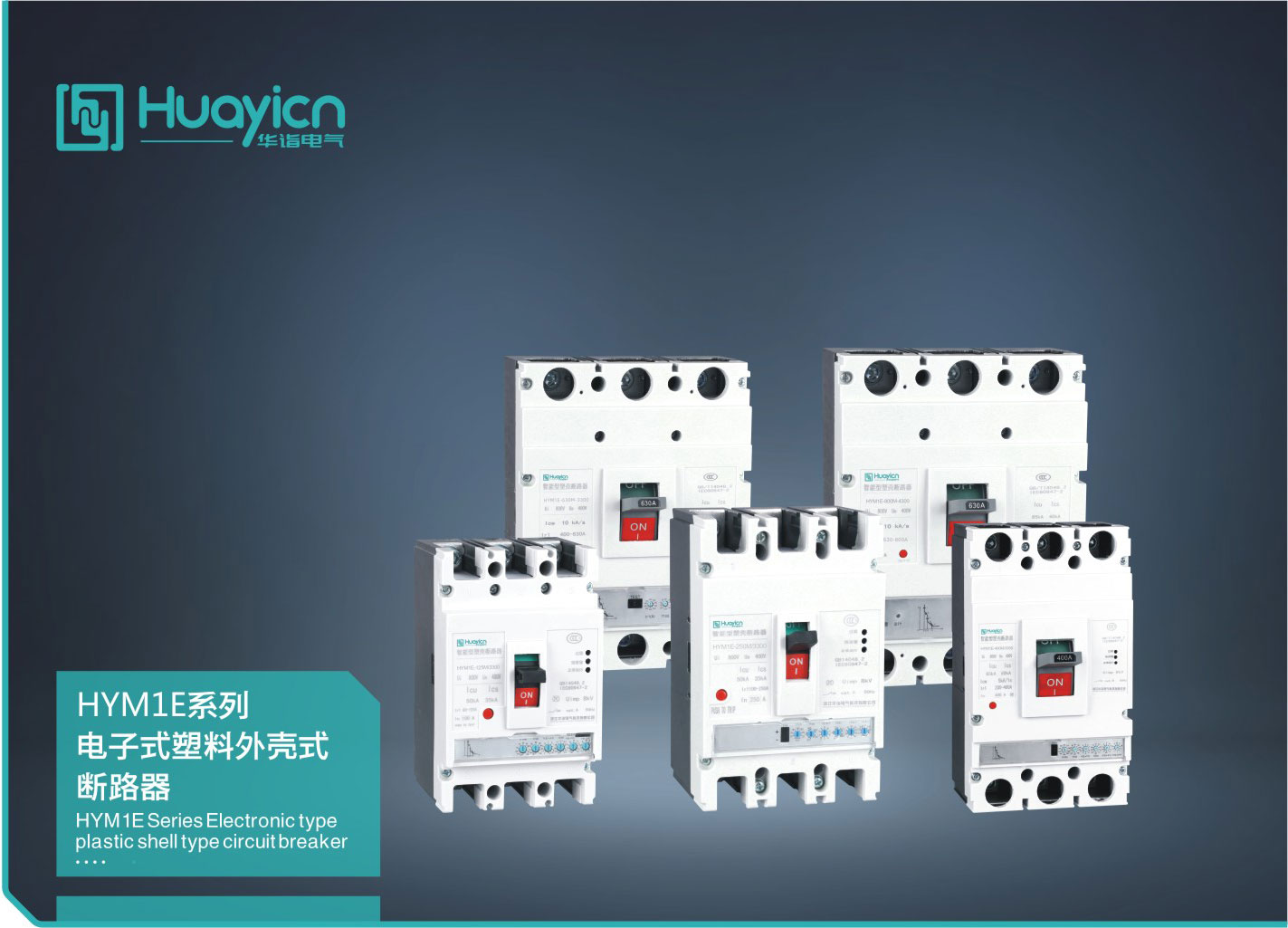

HYM1E系列电子式塑料外壳式断路器(以下简称断路器)，适用于交流50Hz(或60Hz),其额定绝缘电压为800V,额定工作电压400V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限短路瞬时和欠压保护功能以及剩余电流保护(可选)，缺相保护功能(可选)，能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高供电可靠性，避免不必要的停电，其中“Z、B”型控制带有通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。

断路器按照其额定极限短路分断能力的高低，分为M型(较高分断型)、H型(高分断型)二种。该断路器具有体积小、分断能力高、飞弧短抗振动等特点。

断路器可垂直安装(即竖装)，亦可水平安装(即横装)。

断路器具有隔离功能，其相应符号为：

断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。

断路器符合标准

◇ IEC60947-1及GB14048.1《低压开关设备和控制设备总则》

◇ IEC60947-2及GB14048.2《低压开关设备和控制设备彳腿断路器》及附录F《带电子过电流保护断路器的附加要求》

◇ IEC 60947-5.1及GB14048.5《低压开关设备和控制设备控制电路电器和开关元件》

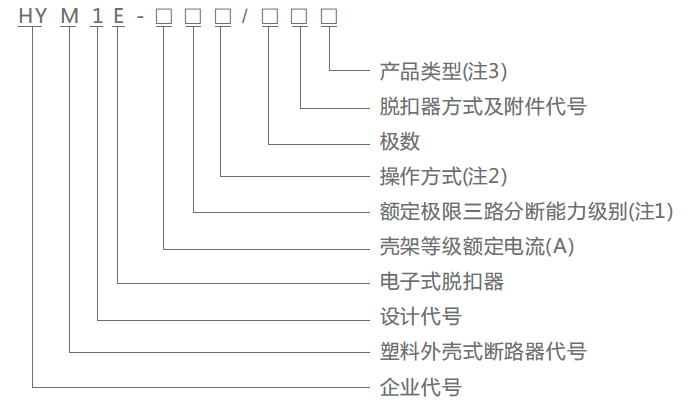

型号及含义

注：

◇ 按额定极限短路分断能力的高低分为M型(较高分断型)、H型(高分断型)。

◇ 手柄直接操作无代号：电动操作用P表示；转动手柄用Z表示。

◇ 基本型代代号，智能通讯型用Z表示，编程通讯型用B表示，消防型用X表示，液晶显示L表示。

使用条件

◇ 环境温度：-5℃~+40℃

◇ 能耐受潮湿空气的影响

◇ 能耐受盐雾、油雾的影响

◇ 断路器主电路的安装类别为III，其余辅助电路、控制电路安装类别为II。

◇ 最高温度+40℃时，空气的相对湿度不超过50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施

◇ 最大倾斜度为22.5°

◇ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方

◇ 在没有雨雪侵袭的地方

产品功能配置

型号		HYM1E-125				HYM1E-250				HYM1E-400				HYM1E-630				HYM1E-800
壳架等级额定电流lnm(A)		120				250				400				630				800
额定电流(可调)ln(A)		16~32A可调 32~63A可调 63~125A可调				100~250A可调				200~400A可调				400~630A可调				630~800A可调
额定工作电压Ue(V)		AC400V
额定绝缘电压Ui(V)		AC800V
额定冲击耐受电压 Uipm		AC8000V
极数		3		4		3		4		3		4		3		4		3		4
额定极限短路分断能力级别		M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H
额定极限短路分断能力lcu(kA)		50	80	50	80	50	85	50	85		100	65	100	65	100	65	100	65	100	65	100
额定运行短路分断能力lcs(kA)		35	50	35	50	35	50	35	50		65	42	62	42	65	42	65	42	65	42	65
额定短时耐受电流lcw(kA)1s										5				8				10
使用类别		A				A				B				B				B
操作性能(次)	通电	3000				3000				2000				1500				1500
	不通电	7000				7000				4000				3000				3000
	L	150				165				257				280				280
	W	92		122		107		142		150				210		280		210		280
	H	92				90				16.5				115.5				115.5
飞弧距离(mm)		≤50				≤50				≤100				≤100				≤100
