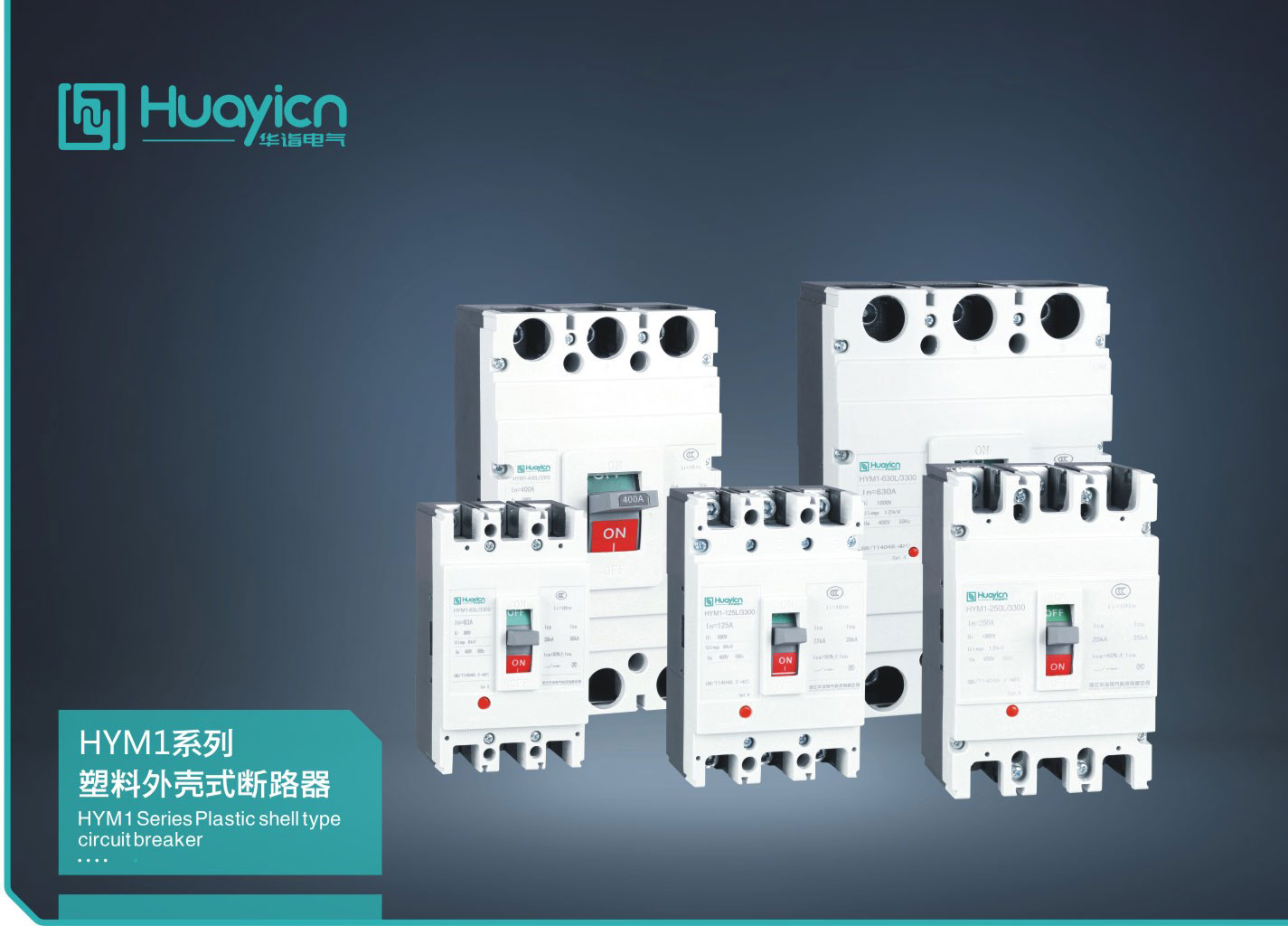

HYM1系列塑料外壳式断路器

适用范围

HYM1系列塑料外壳式断路器(以下简称断路器)主要用于交流50Hz或(60Hz)，额定绝缘电压800V额定工作电压690V及以下，额定电流1250A及以下的配电网络中为分配电能和保护线路及电源设备的过载、欠电压和短路保护，400A壳架等级以下的断路器也可作为电动机的过载、欠电压和短路保护。在正常情况下可作为线路的不频繁转换和电动机的不频繁起动之用。

符合标准：IEC60947-2、GB14048.2标准。

型号及含义

注：◇ 配电用断路器无代号；保护电动机用断路器用2表示；

◇ 极数分为：二极、三极、四极；

◇ 手柄直接操作无代号，电动机操作用D表示，旋转柄操作用Z表示；

◇ 标准型用L表示；较高分型用M表示；高分断型用H表示。

正常工作条件及安装条件

◇ 环境温度：断路器可在周围控制温度-5℃至+40℃下能正常工作(特殊订货除外)。

◇ 海拔高度：断路器安装地址的海拔不超过2000m。

◇ 污染等级：断路器的污染等级为3级。

◇ 安装类别：断路器的安装类别为III类。

◇ 安装位置：断路器可以水平、垂直、平躺安装，并且不降低其电气性能。

主要参数及技术性能

断路器型号		HYM1-63			HYM1-125					HYM1-250					HYM1-400			HYM1-630				HYM1-800			HYM1-1250
极数		3 4			2		3	4		2		3	4		3		4	3		4		3		4	3
额定电流ln A		10 16 20 25 32 40 50 63			16 20 25 32 40 50 63 80 100 125					100 125 140 160 180 200 225 250					225 250 315 350 400			400 500 630				630 700 800			800 1000 1250
额定绝缘电压Ui(V)		690			800					800					800			800				800			800
额定冲击耐受电压Uimp V		6000			8000					8000					8000			8000				8000			8000
额定工作电压Ue V		400			AC400/690					AC400/690					AC400/690			AC400/690				AC400/690			AC400/690
分断能力级别		M			M		L	H		M		L	H		L	M	H	M		H		H			H
极限短路分断能力lcu(KA)(O-tCO)	400V	50			50		30	85		65		35	85		50	65	100	75		100		100			100
	690V							25					25				30			30
运行短路分断能力lcs(KA) 690V(O-tCO-t CO)	400V	30			35		18	50		50		22	65		35	50	65	50		65		75			75
	690V							15					15				20			20
飞弧距离 mm		50 100
操作循环次数(次)	每小时	120 60 60 20
	通电流	4000			3000					1500					1000			1000				500			500
	不通电	6000			7000					6500					4000			4000				2500			2500
功率损耗W	固定式	20	25	33	35	40	40	26	63	55	60	60	40	80	80	40	120	130	150	150	200	125	135	180	240
	插入式	25	30		45	50	50			65	75	75			100	110		180	200	200		170	190		300
外形尺寸mm	长	135			150					165					257			270				280			406
	宽		76	103	92			65	122	107			75	142	140		184	182			240	210		280	210
	高	74	82	82	68	27				87	104				100			108				103			140.5
安装尺寸mm	a	25		50	30				60	35				70	44		88	58			118	70		140	70
	b	177		177	129			129	129	126			126	126	215		215	200			200	243		243	375
	d	3.5		3.5	4.5			4.5	4.5	5.5			5.5	5.5	6.5		6.5	7			7	7		7	10
