适用范围

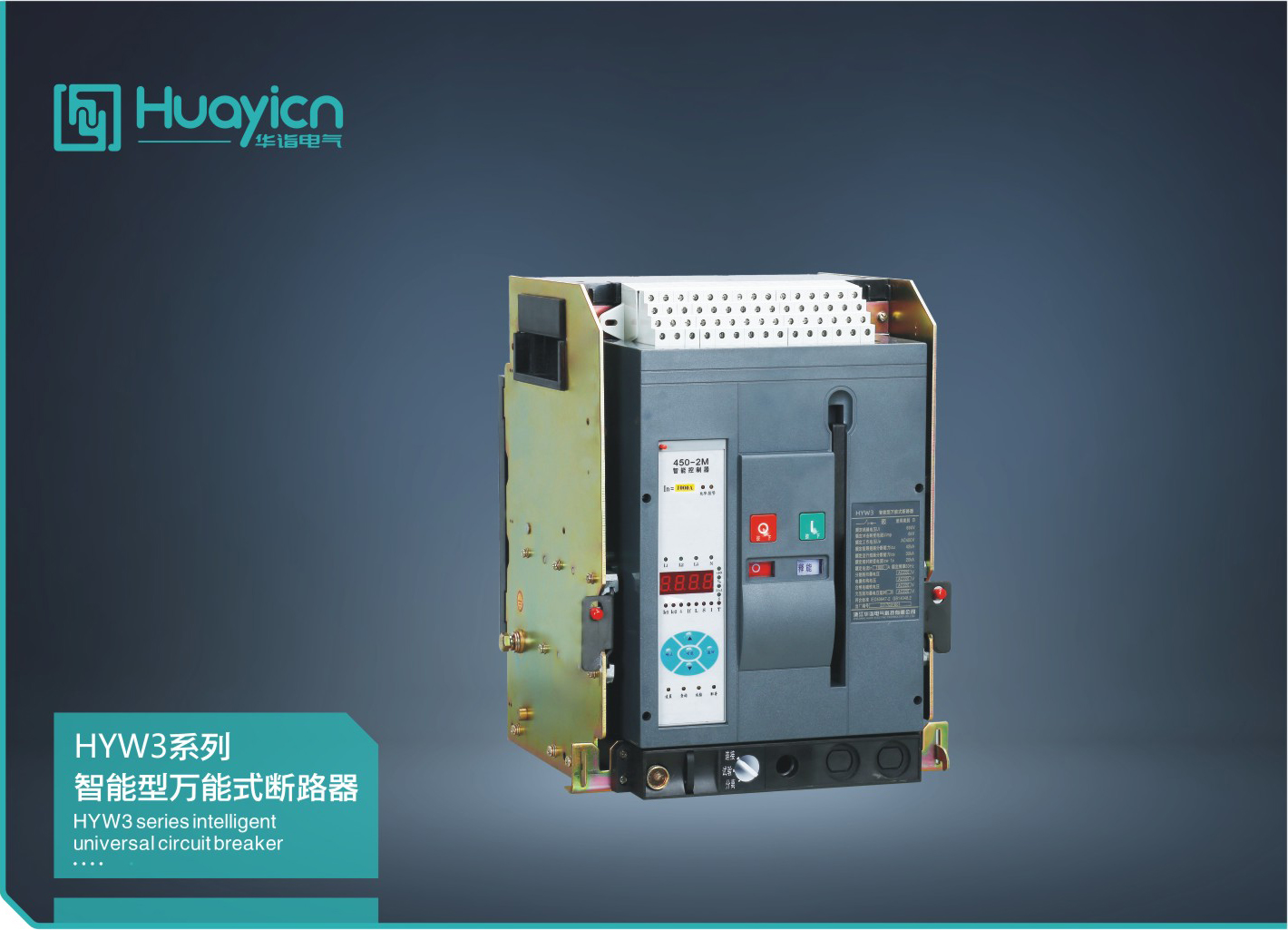

HYW3系列智能型万能式断路器适用于额定绝缘电压690V,交流50Hz,额定电流200A~1600A,额定工作电压400V的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地故障等危险.断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可进行“四通”以满足控制中心和自动化系统的要求。在正常条件下也可作为线路的不频繁转换之用。
断路器在海拔2000米时脉冲耐压8000V(不同海拔按标准修正,最高不超过12000V),该断路器不带智能控制器及传感器时,可作隔离器用,标示为 .
断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

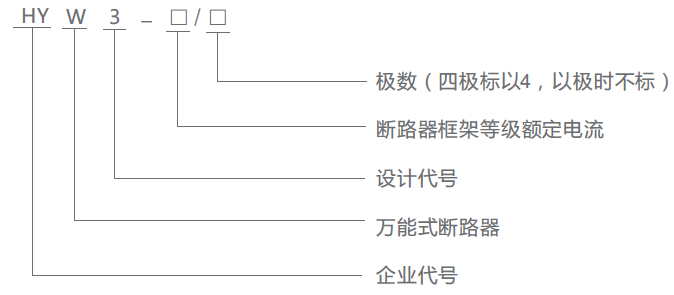

型号及含义
正常工作条件及安装条件
◆ 周围空气温度为-5℃~+40℃,且24h的平均值不超过+35℃(特殊订货的除外);
◆ 安装地点的海拔不超过2000m;
◆ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最低湿度不超过-25℃,该月的月平均最大相对湿度不超过90%,并考虑因湿度变化发生在产品表面上的凝露;
◆ 污染等级为3级,防护等级为IP30,使用类别为B类;
◆ 断路器主电路及电压脱扣器线圈、电源变压器初级线圈的安装类别为IV,其余辅助电路、控制电路安装类别为III;
◆ 断路器应按说明书安装要求安装,断路器的垂直倾斜度不超过5°。
分类
◆ 按安装方式分:固定式、抽屉式;
◆ 按操作方式分:电动操作、手动操作(检修/维护用);
◆ 按级数分:三级、四级
◆ 脱扣器种类分:智能型过电流控制器、分励脱扣器、欠电压瞬时(或延时)动作脱扣器;
◆ 智能型过电流控制器功能分:H型(通讯型)、M型(普通型)两种类型控制器,其功能如表一所示。
用途 | 配电或机电保护 | 备注 | |||||||||||||
型号 | H型 | ||||||||||||||
M型 | |||||||||||||||
功能 | 三段保护+接地保护 试验功能 自诊断功能 参数设定功能 电流光柱指示 MCR接通分断功能 故障查询和故障记忆功能 四组信号接触点输出(可编程)▲ 超越跳闸功能▲ 热记忆功能▲ | 触头磨损及机械寿命指示 事件记录 编程接口 负载监控▲ 五中特性曲线▲ 故障时标功能▲ 电网历史参数记录功能▲ 漏电保护● 功能表● | 通讯接口: 提供标准 RS485接口, 多协议数据传 输功能(内部 集成 ModBus- RTU协议) | 全部为数字式 单元:M/H 型采用液晶显 示。 按钮整定方式。 |
注:以上"▲" 标志为增选功能,其余为基本配置功能,以上"●" 标志见如下详细说明:
◆ M、H型如若增选漏电保护功能,则无接地保护功能;
◆ 对于M型,功能表为增选功能,但对于H型而言,功能表为基本配置功能。
壳架等级 | 额定绝缘电压U(V) | 额定工作电流In(A) | 额定冲 额定击耐受Uimp | 电压Ue | 额定极限短路分段能力 | 额定运行短路 | 额定短时耐受电流 | 功率损耗分段能力IcuIn(w) | ||||
Icu kA o-co | kA o-co-co | Icw kA(1s) | ||||||||||
(kV) | (V) | 400V | 690V | 400V | 690V | 400V | 690V | 固定式 | 抽屉式 | |||
1600 | 690 | 200 400 630 800 1000 1250 1600 | 12 | 400 490 | 60 | 35 | 50 | 35 | 60 | 35 | 123.5 | 331.5 |
2500 | 1000 | 630 800 1000 1250 1600 2000 2500 | 80 | 55 | 80 | 55 | 80 | 55 | 90 140 170 | 205 210 310 | ||
4000 | 2500 2900 3200 3600 4000 | 100 | 70 | 100 | 70 | 100 | 70 | 430 440 450 | 780 790 800 | |||
6300 | 4000 5000 6300 | 120 | 80 | 120 | 80 | 120 | 80 | 1225 1250 1625 | 1287 1313 1706 |
